기존 소프트죠 성형 방식은 준비물 탐색과 반복 세팅 때문에 기계 비가동 시간을 늘립니다. EZ-ROCK COVER 하나로 마스터죠의 후퇴 거리를 직접 조절해 이 과정을 줄입니다.

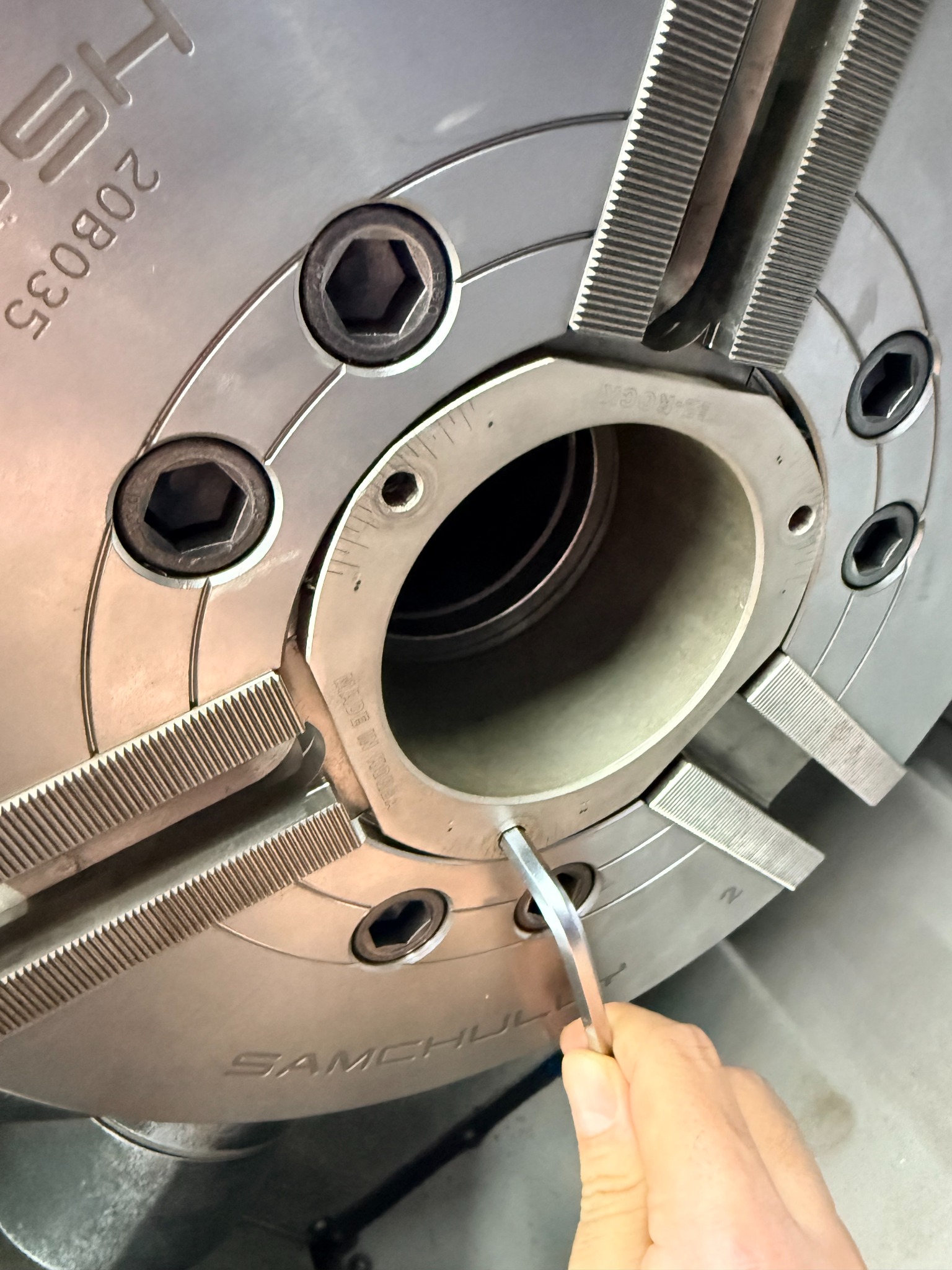

장착된 규격 조 풀림 방지를 위해 L-렌치를 삽입합니다.

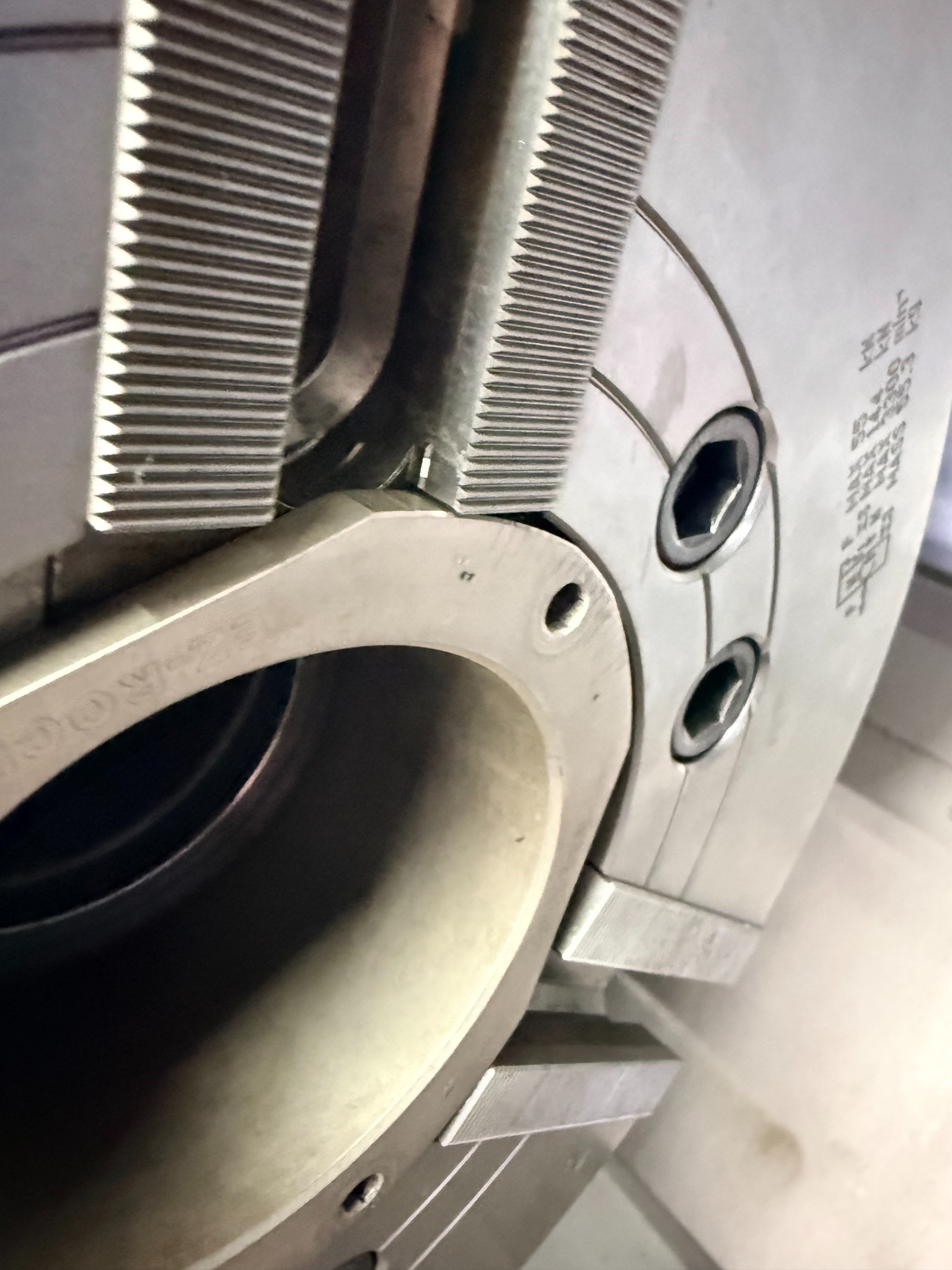

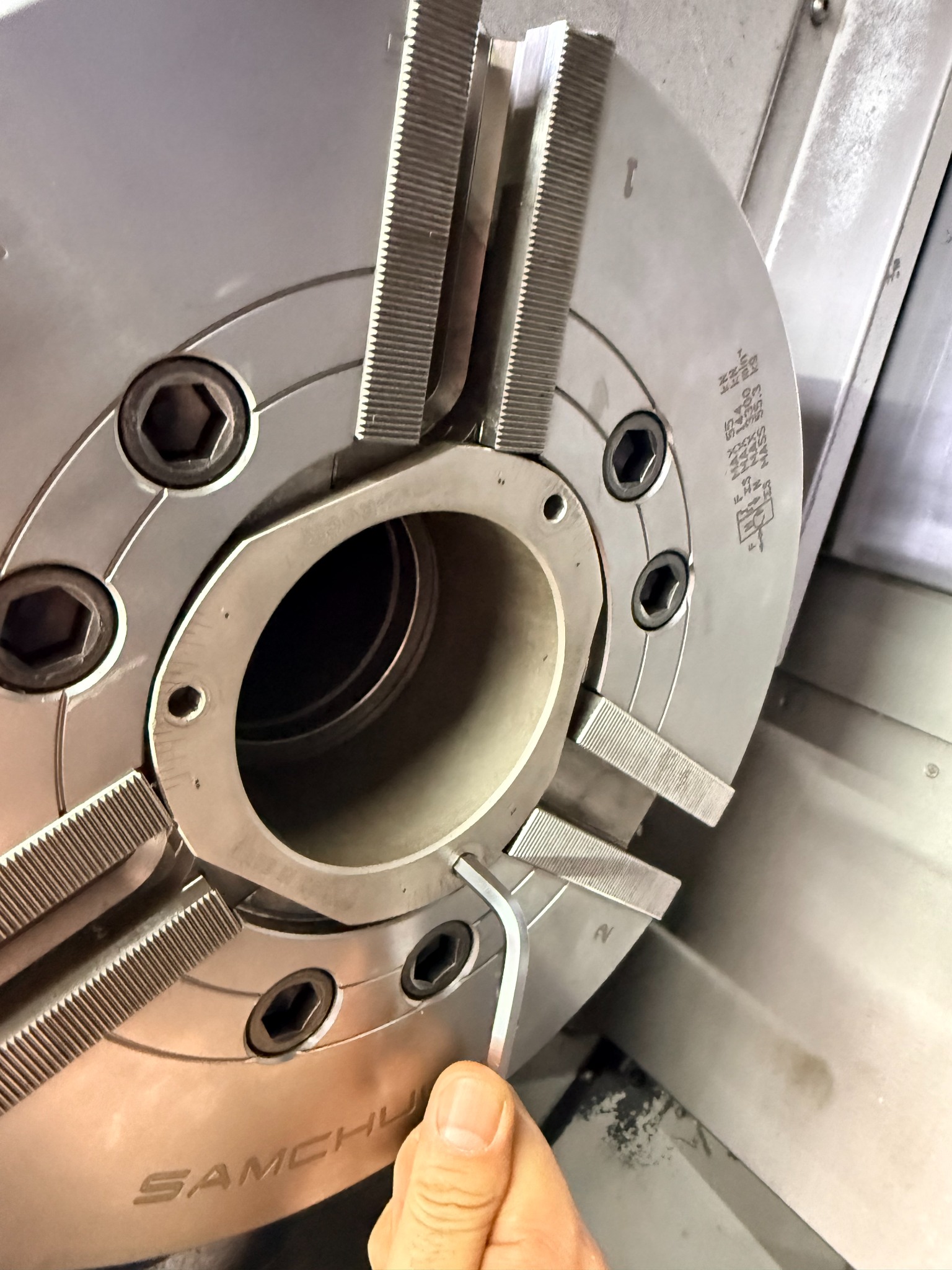

가공하려는 소프트죠 성형 치수에 맞춰 커버를 회전시켜 고정합니다.

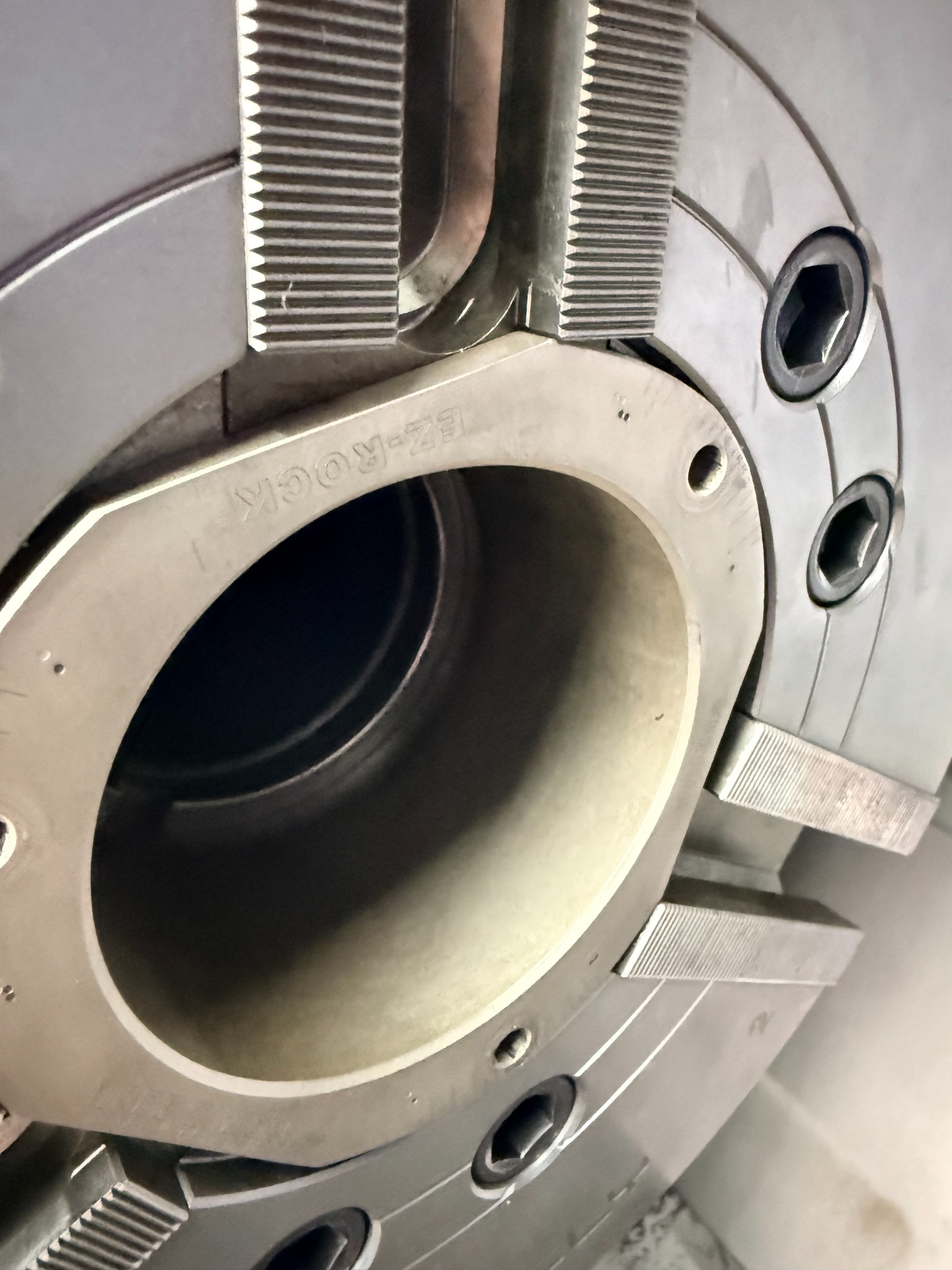

유압을 작동시키면 마스터죠가 정확한 위치에 멈추며 죠 가공을 진행합니다.
규격별로 정리해 두어도 직경 변경 시 상자를 뒤지고 치수를 측정하는 시간이 발생합니다.
알맞은 링이 없으면 가공을 중단하고 단품 링을 직접 제작해야 합니다.
중앙 링·핀 간섭 때문에 관통 파이프용 소프트죠 성형이 어려울 수 있습니다.
링·핀 이탈이나 밀착 불량은 죠 성형 치수 편차로 이어질 수 있습니다.
기존 센터커버를 EZ-ROCK COVER로 교체하세요. 별도의 척 개조 없이 바로 사용할 수 있습니다.

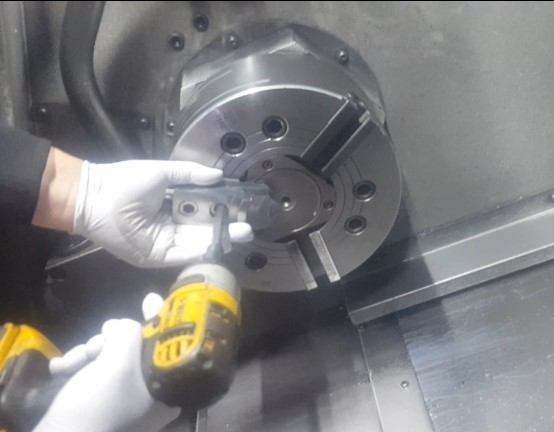

기존 센터부 체결 요소를 순서대로 분리합니다.

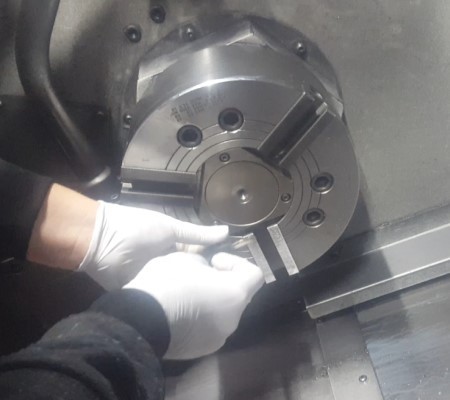

센터커버를 완전히 분리합니다.

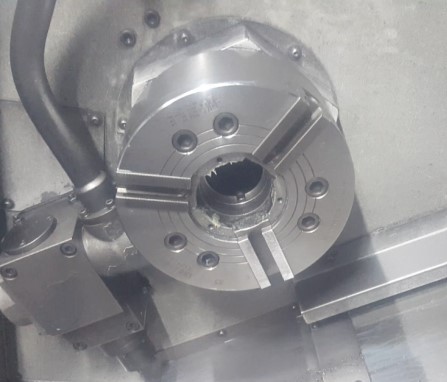

센터 장착부와 간섭 여부를 확인합니다.

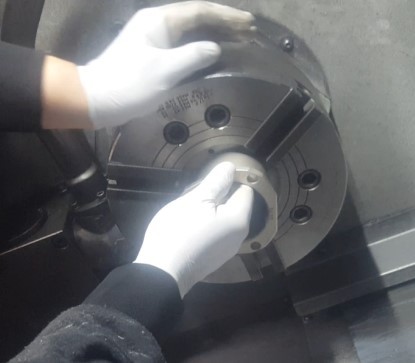

센터 위치에 EZ-ROCK COVER를 맞춰 장착합니다.

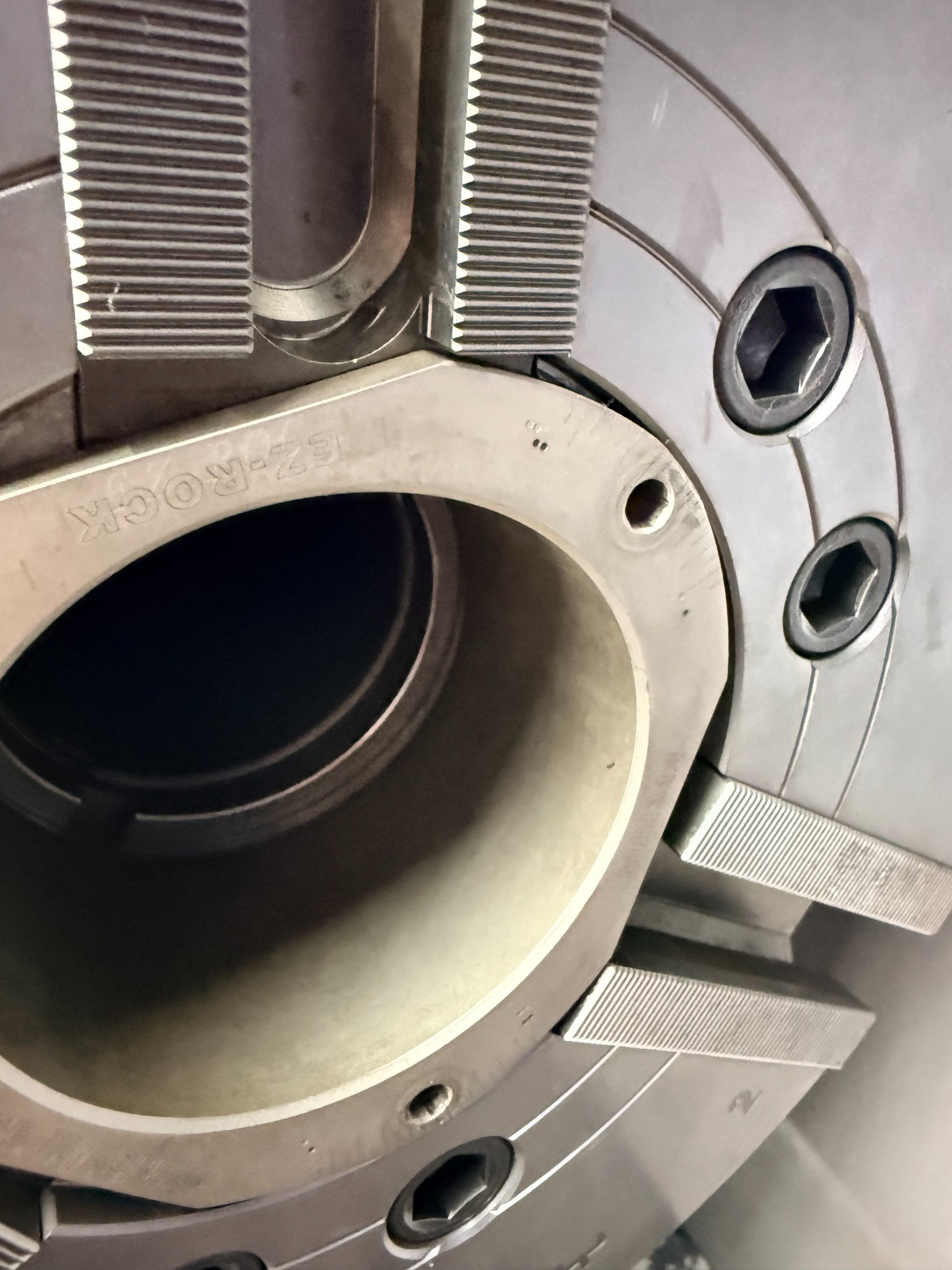

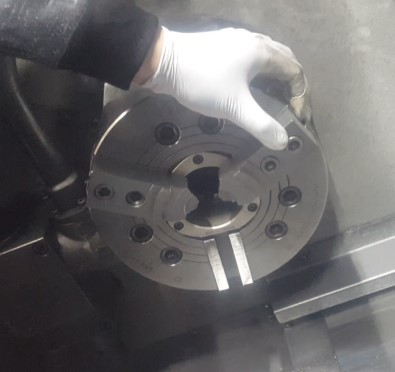

커버 위치를 확인한 뒤 소프트죠 성형을 진행합니다.

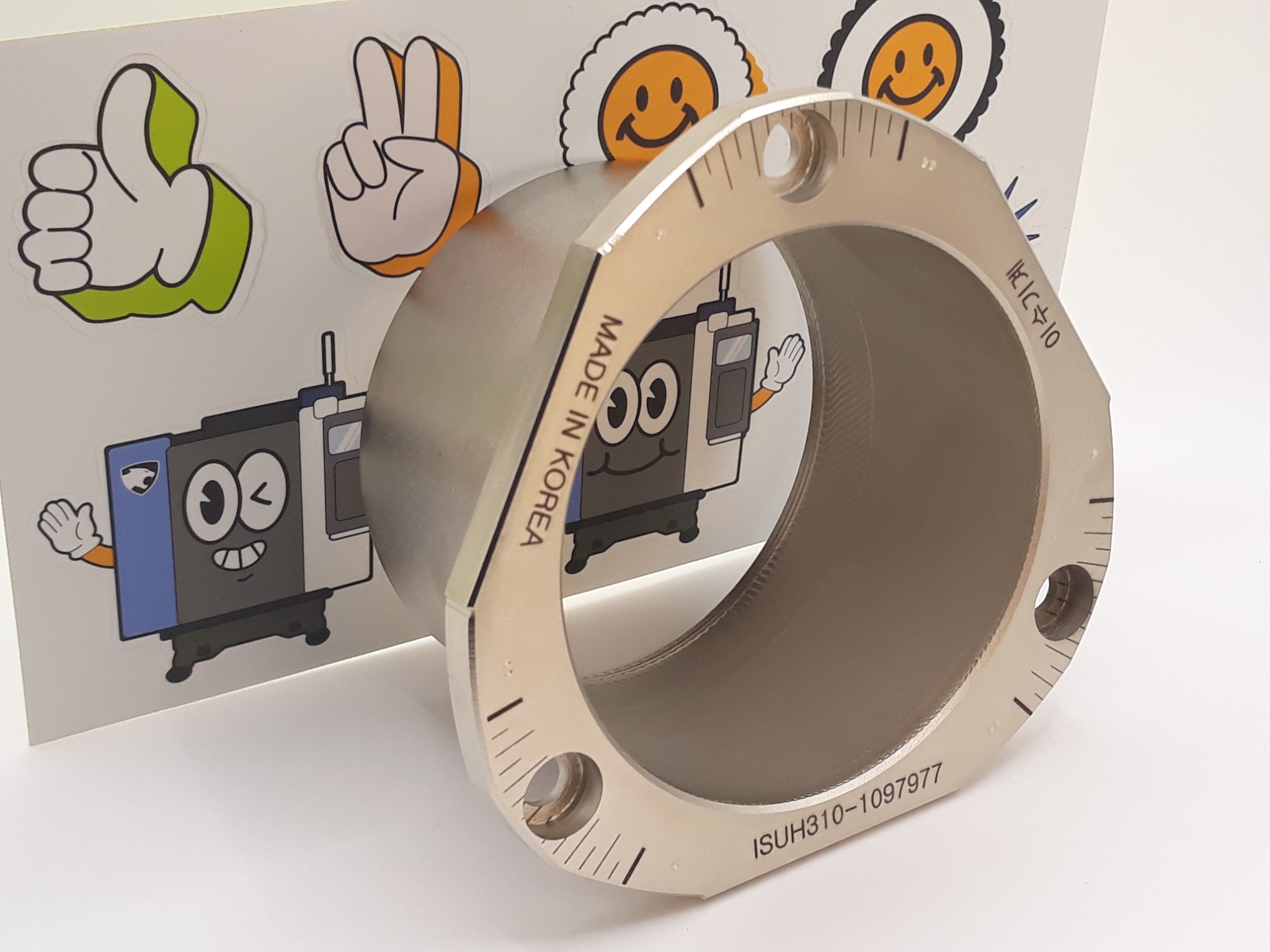

별도 체결 부품 없이 깔끔한 통합형 설계.
레이저 각인 눈금으로 빠르고 직관적인 조정.
중앙 간섭을 없애 파이프 관통형 가공에 대응.
링, 핀, 볼트 등 별도 체결 부품이 없어 분실과 규격 관리 부담을 줄입니다.
육각렌치 하나로 커버 위치만 조정하면 수 초 안에 세팅을 마칠 수 있습니다.
중앙 방해물이 없어 기존 방식으로 어려웠던 관통형 소프트죠 성형이 가능합니다.
이수기계 현장 경험을 바탕으로 개발하고 특허 등록을 완료한 MADE IN KOREA 제품입니다.

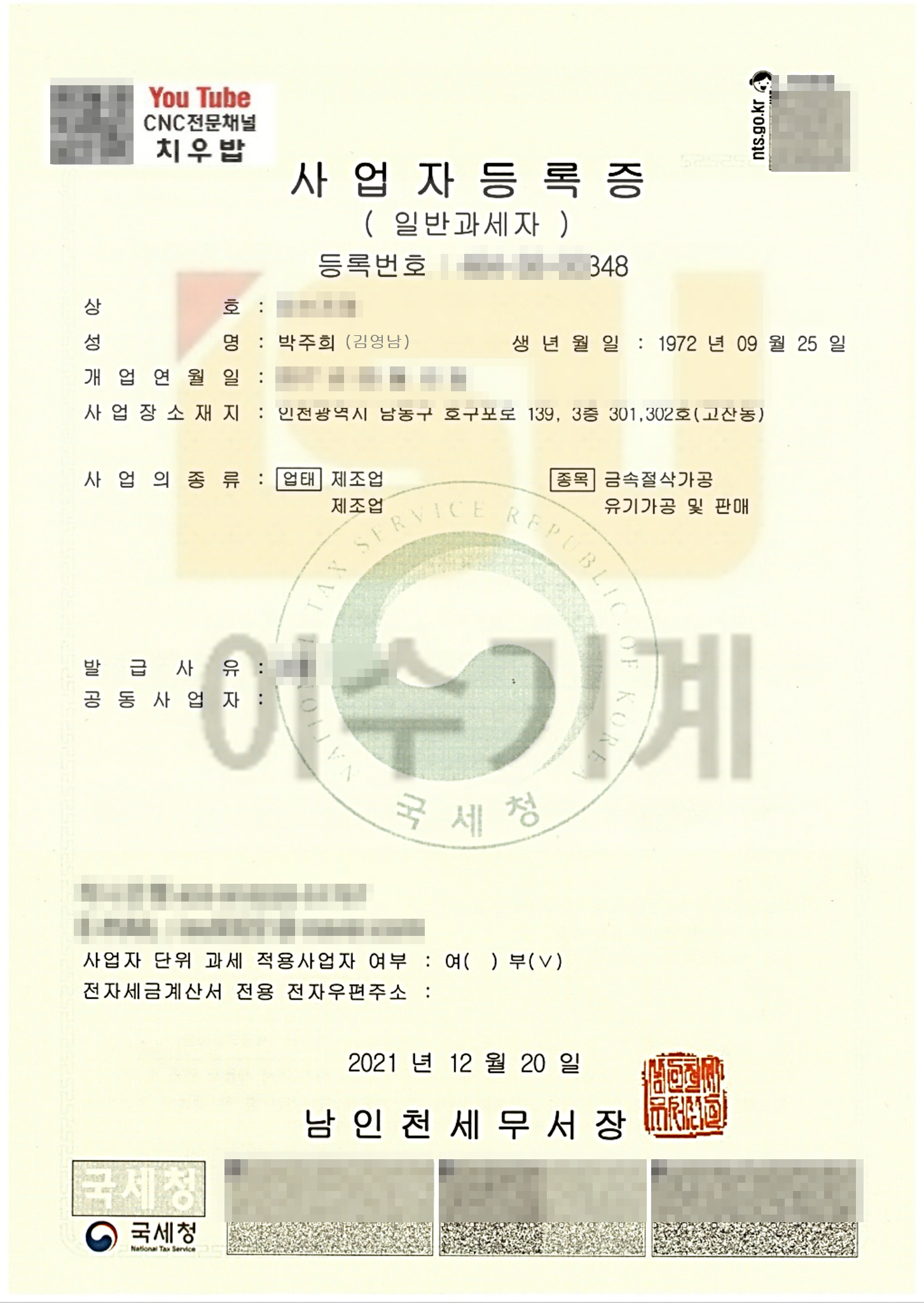

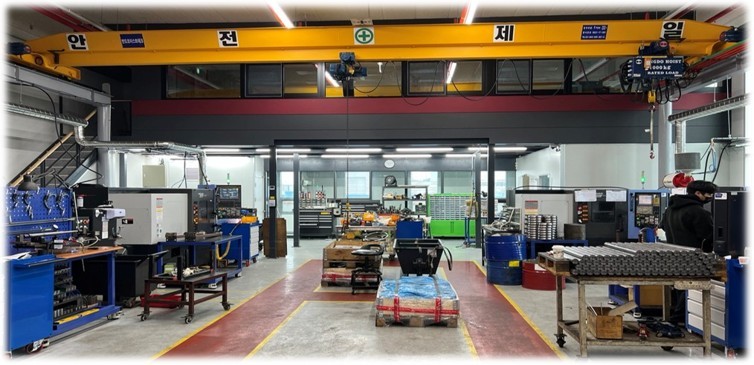

국내 제조·가공 사업 기반으로 직접 개발·제작합니다.

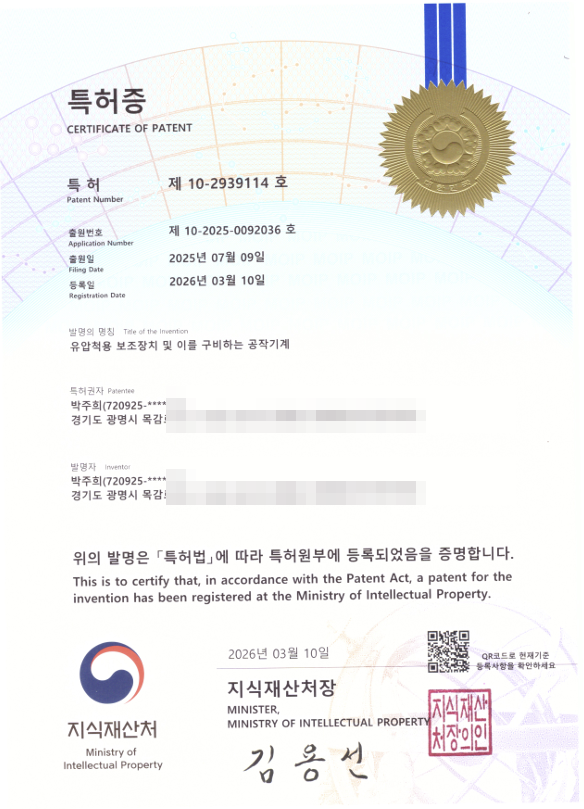

유압척 보조장치 및 이를 구비하는 공작기계 관련 등록 특허.
터닝 40,000원/h · 턴밀 55,000원/h 기준
커버를 회전해 원하는 눈금 위치에 맞추면 마스터죠가 정해진 위치에서 정확히 멈춥니다.
링, 핀, 볼트 등 별도 유지 부품 없이 안전하고 깔끔합니다.
표면 눈금 레이저 각인으로 누구나 직관적으로 눈금을 맞출 수 있습니다.
중앙 내경이 완전히 비어 있어 관통 파이프 가공용 관통죠 성형 시 간섭 Zero.
정밀 합금강 내마모 열처리 가공으로 반복 유압 변형 없이 반영구적 사용 가능.
눈금 위치를 작업표준서에 기록하면 다음 작업에서도 같은 조건을 빠르게 재현할 수 있습니다.

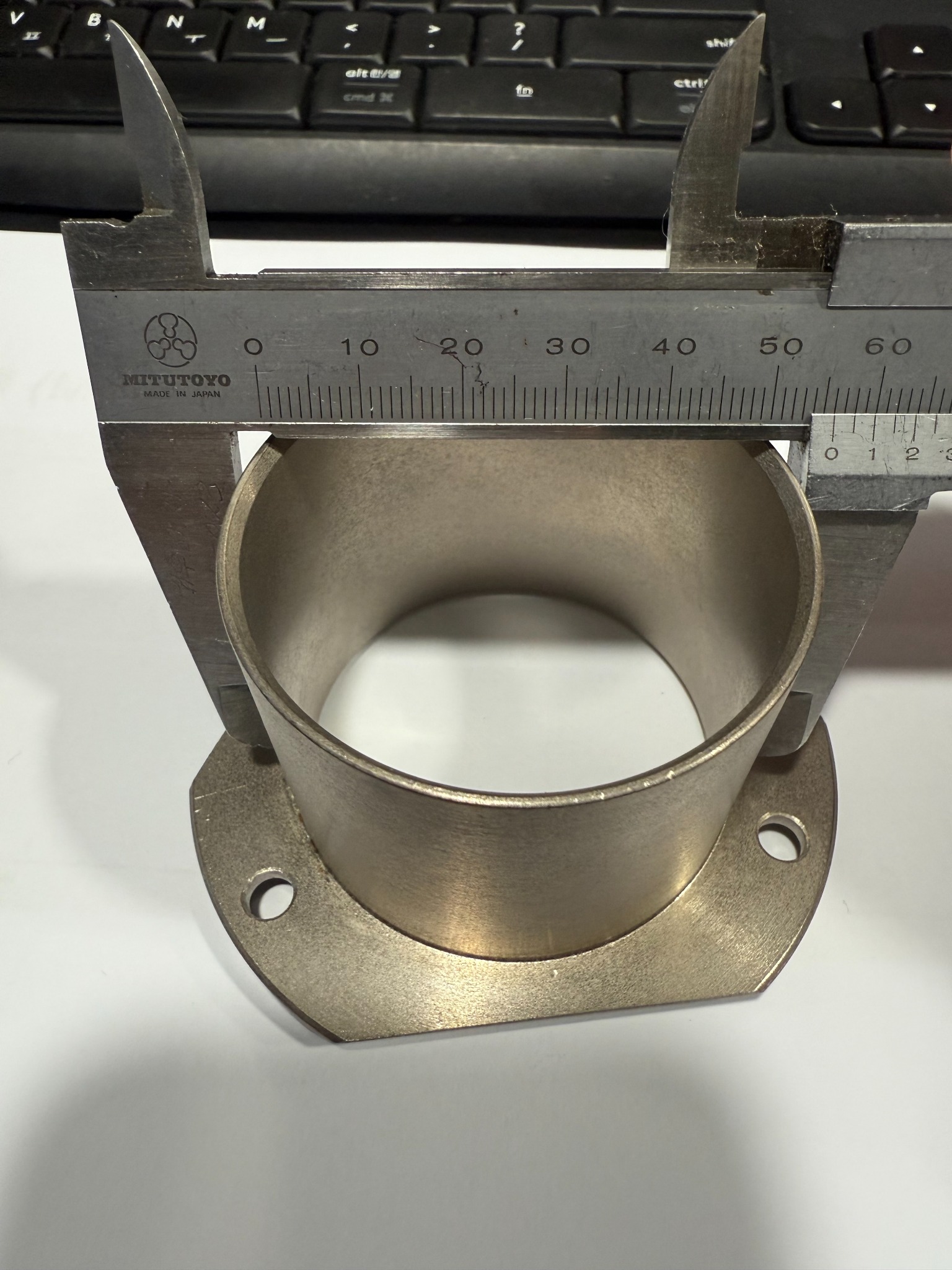

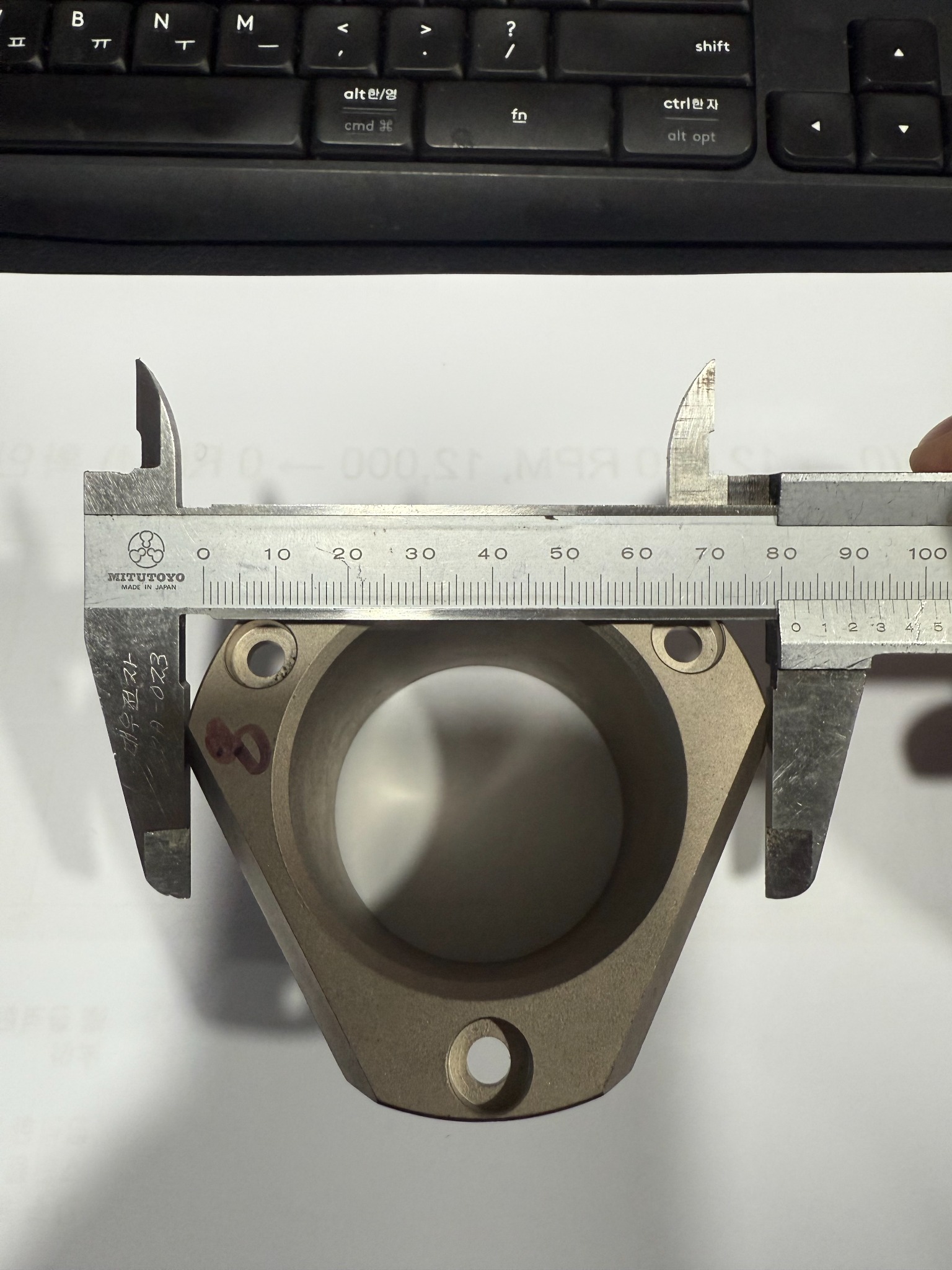

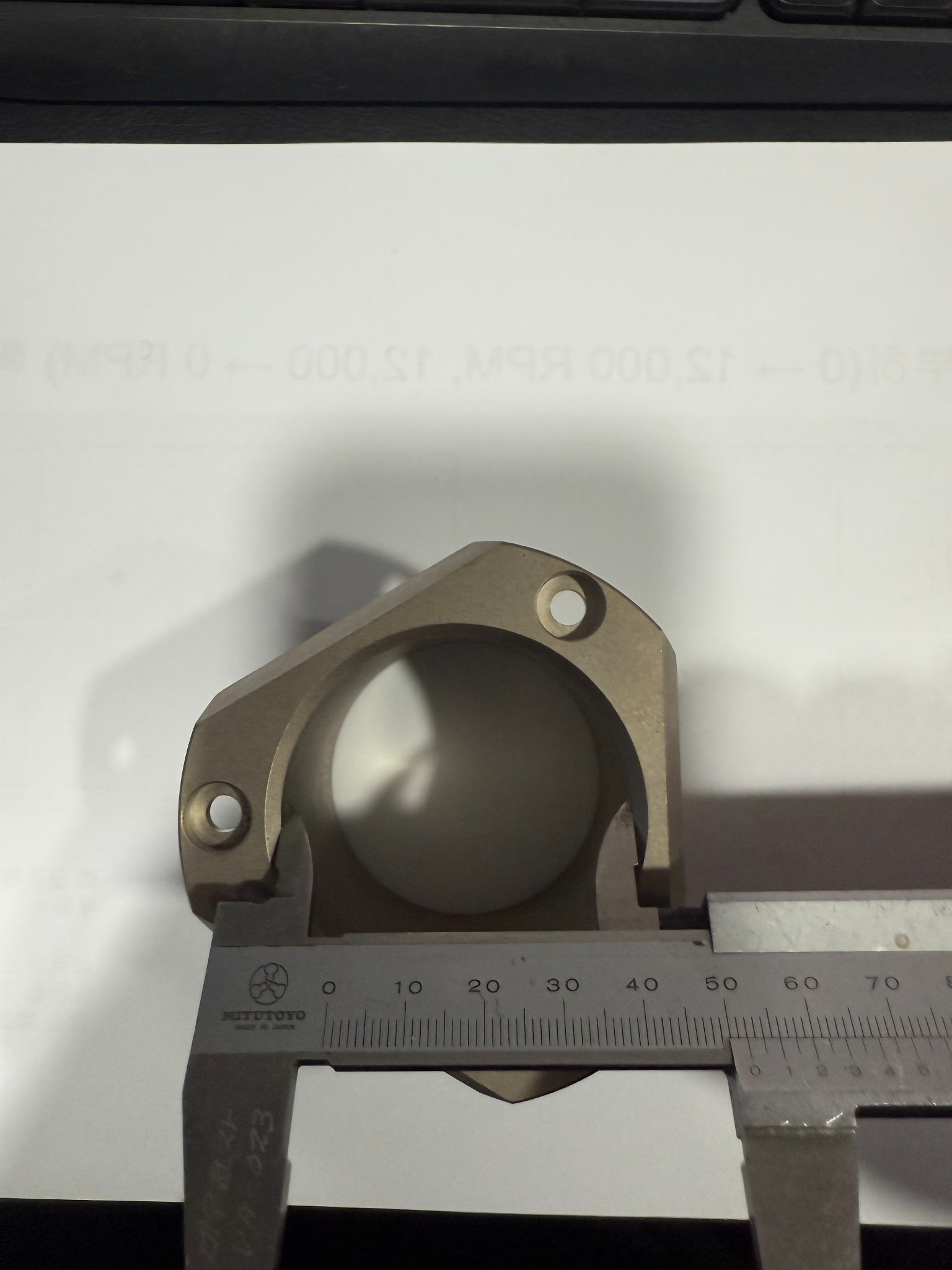

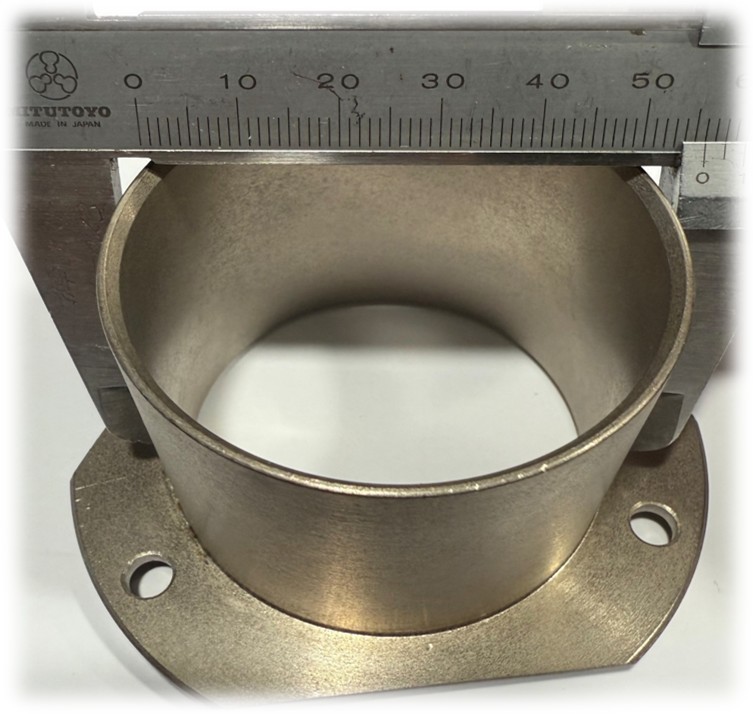

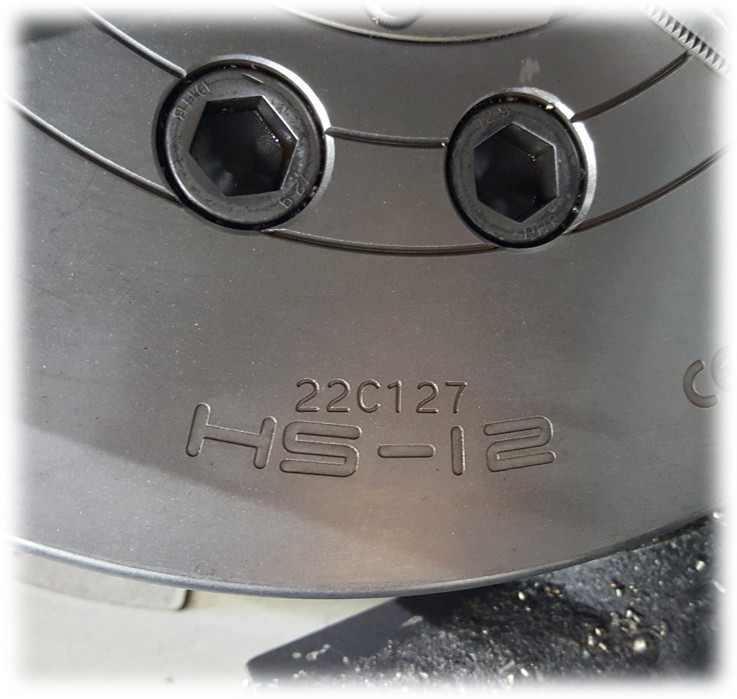

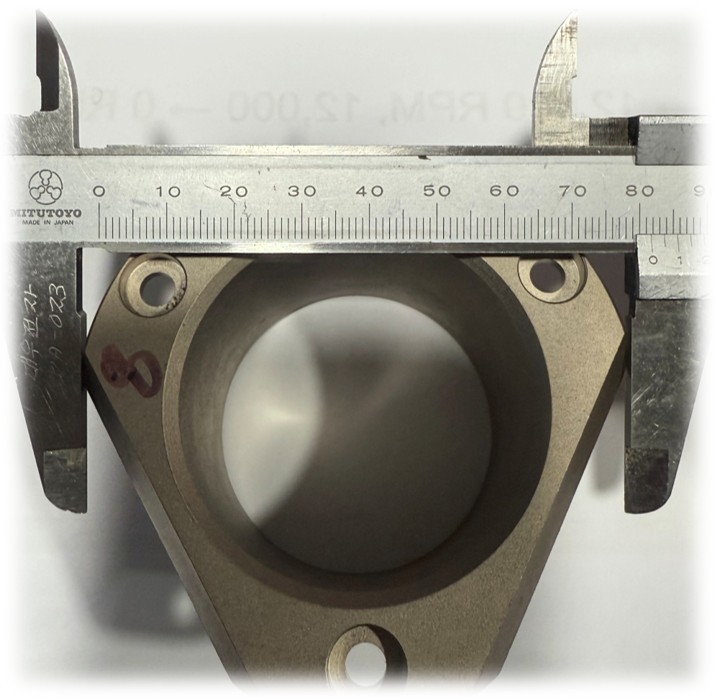

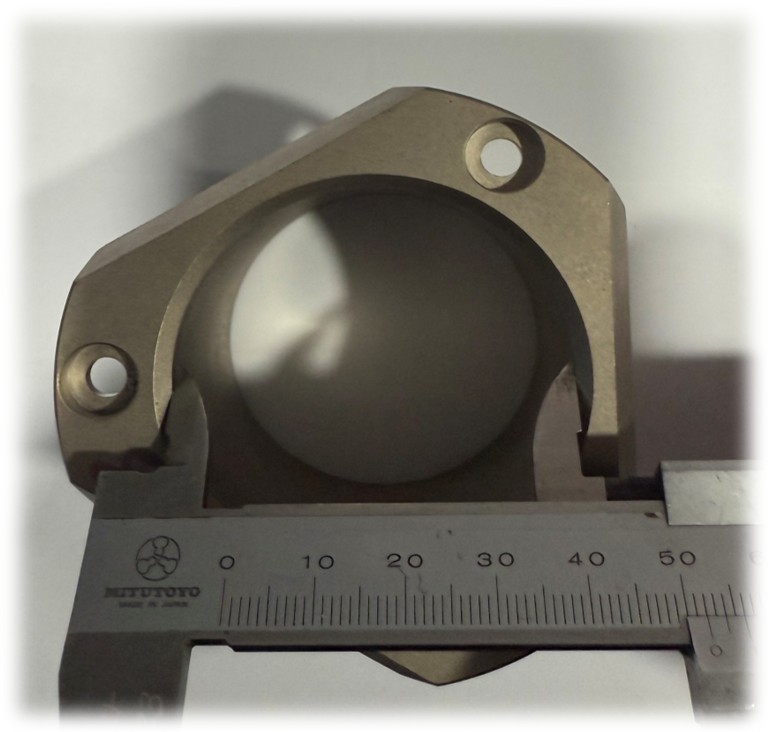

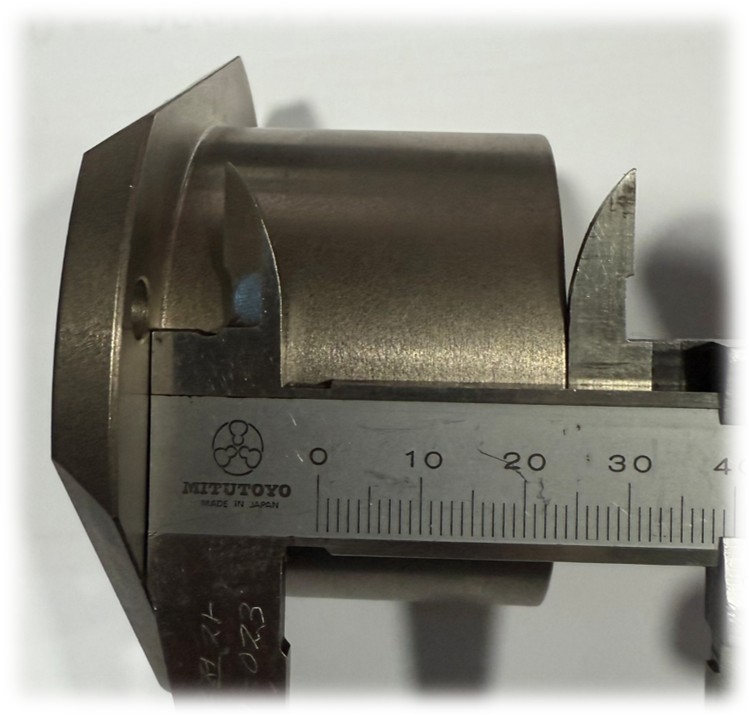

척 모델명을 모르셔도 됩니다. 아래 사진과 같은 위치를 버니어캘리퍼스로 측정한 뒤 실제 측정값을 입력하면 기준 데이터와 비교해 가장 근접한 척 기종과 EZ-ROCK 모델을 찾아드립니다.

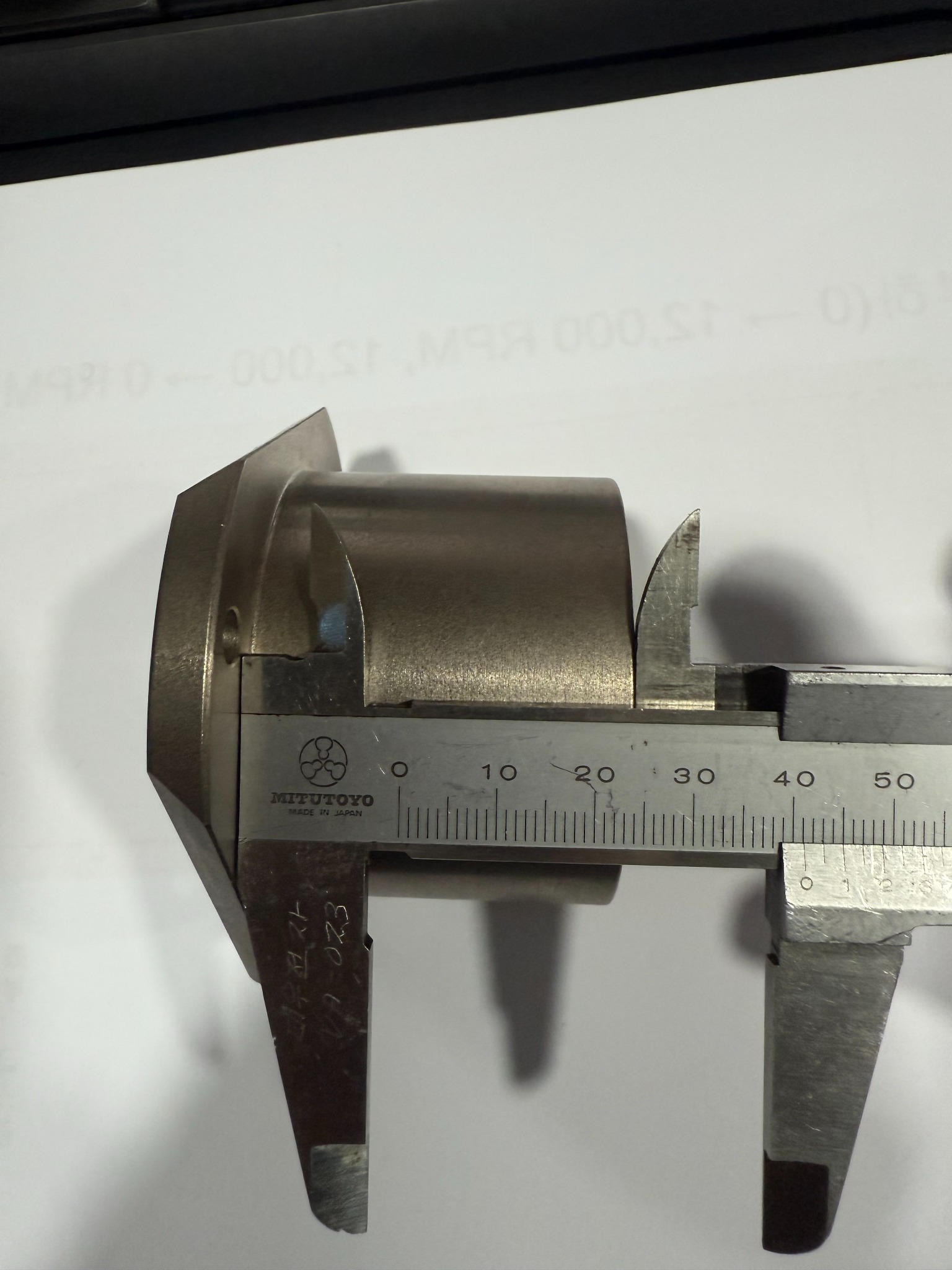

단위는 mm입니다. 4가지 실제 측정값을 입력하면 외경1 → 외경2 → 내경 → 삽입길이 순으로 비교하여 가장 근접한 후보를 표시합니다.
※ 자동 판정은 보유 기준치와 실측값을 비교한 근접 후보입니다. 최종 구매 전 척 모델명과 실측 치수를 다시 확인해 주세요.
기타 특수 유압척 및 해외 규격은 주문 제작·맞춤 대응 가능합니다.

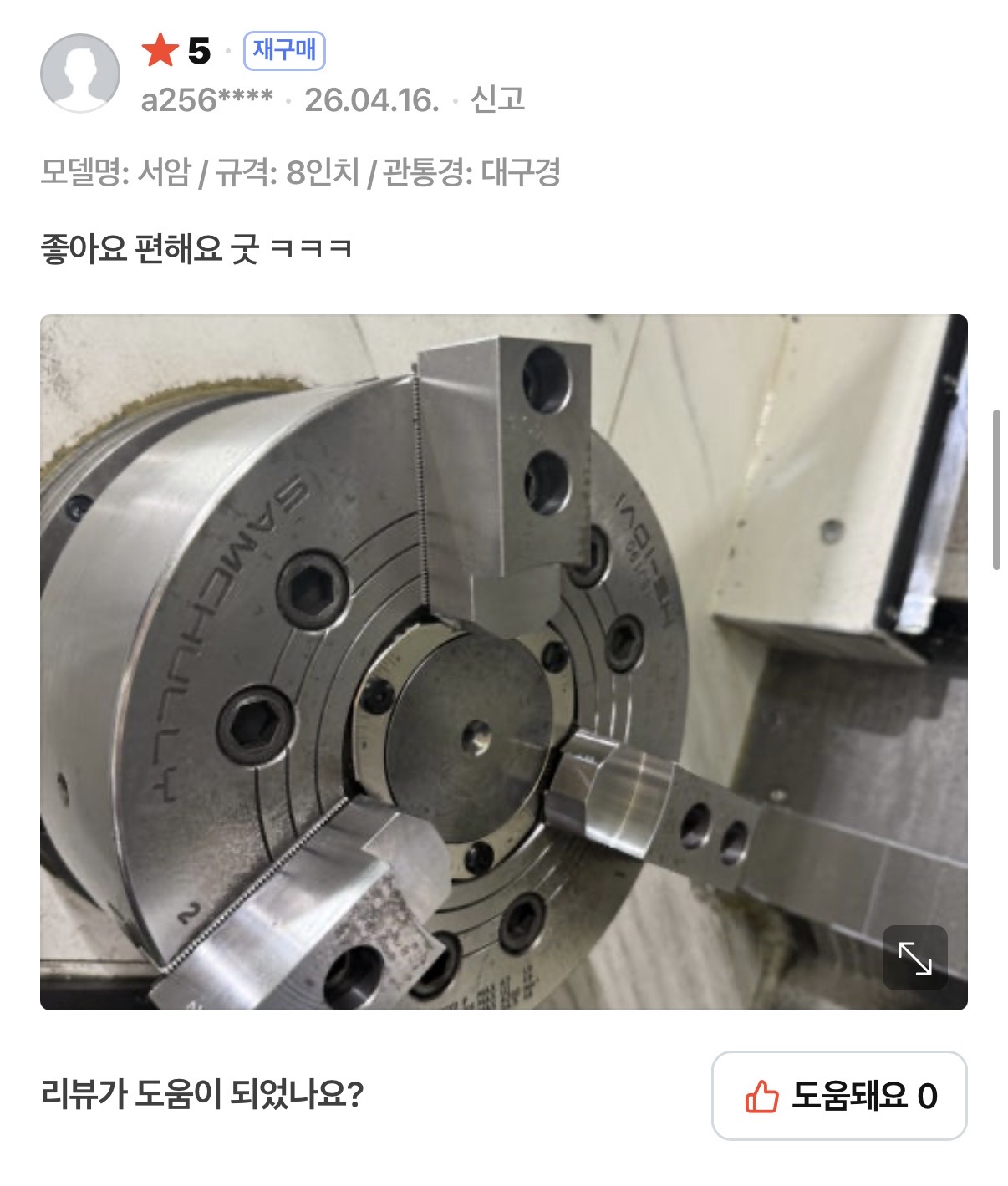

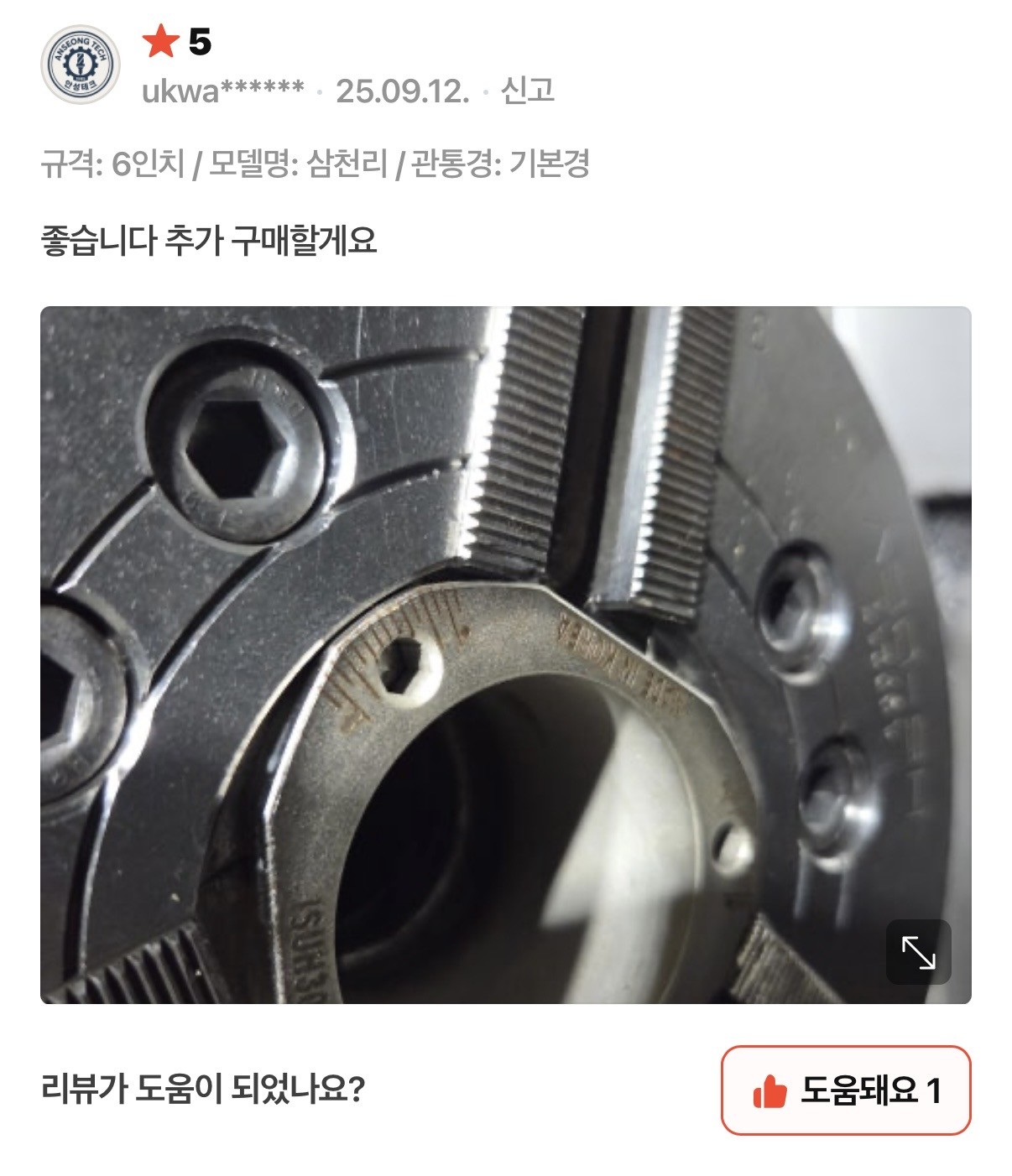

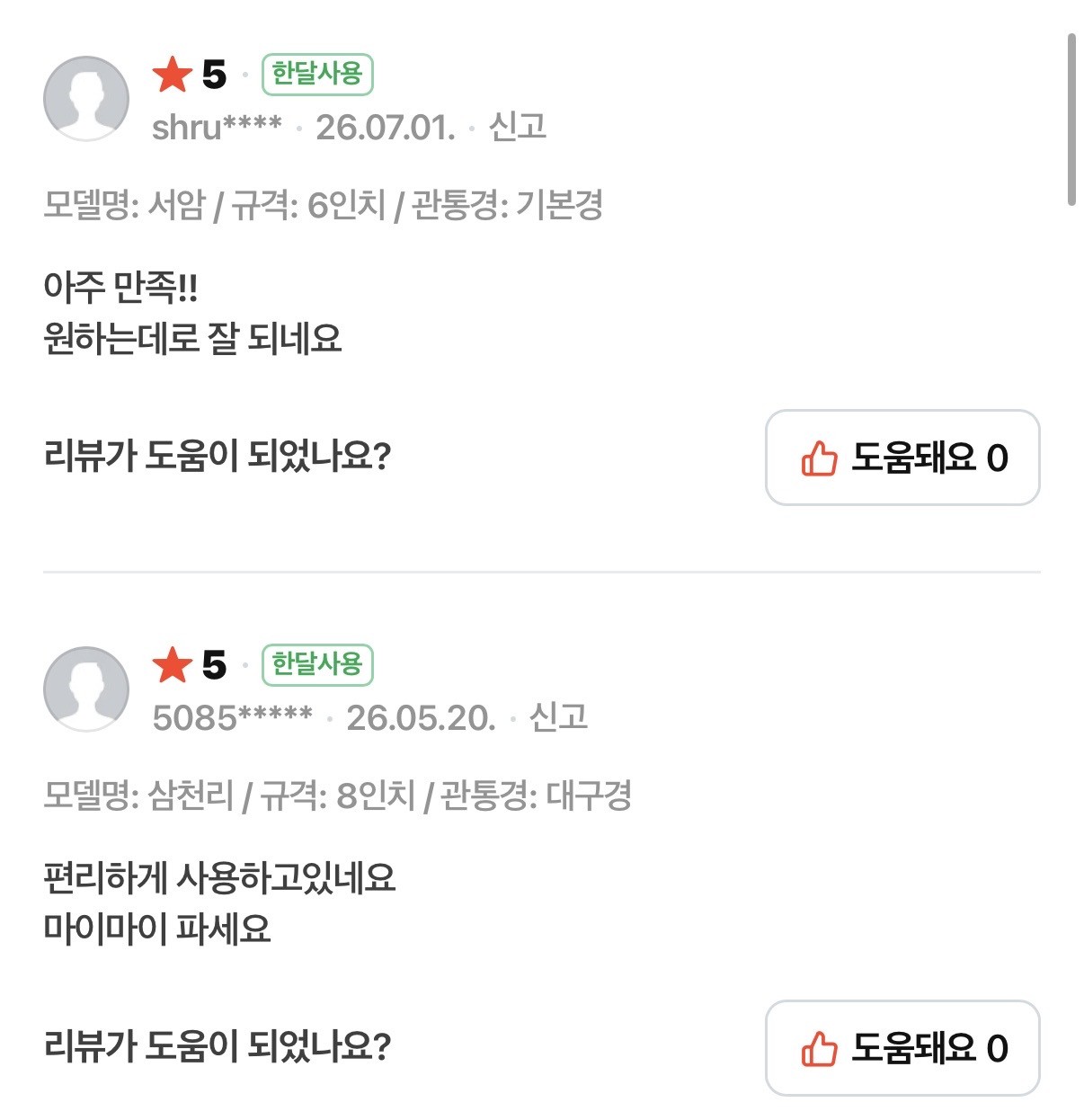

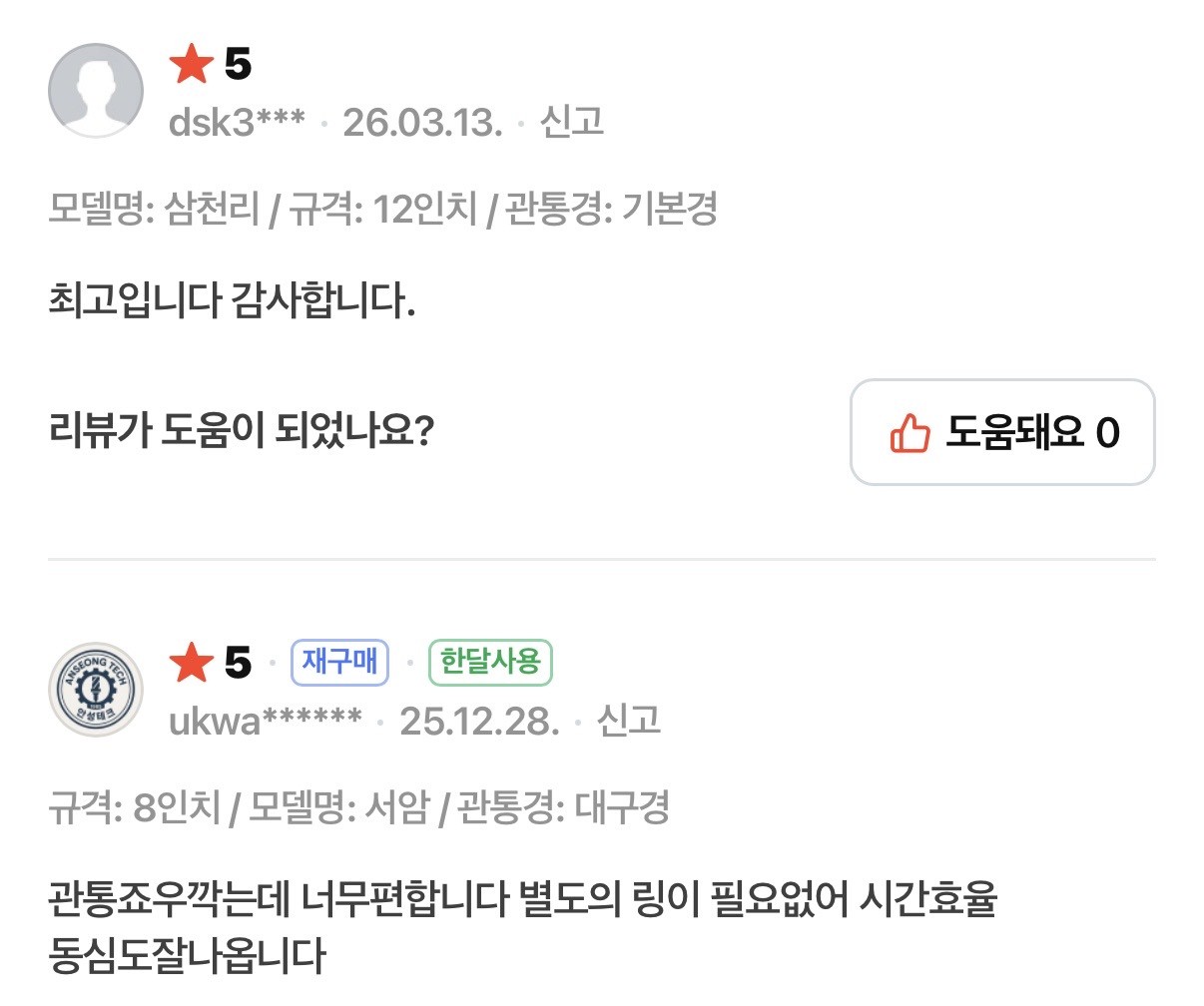

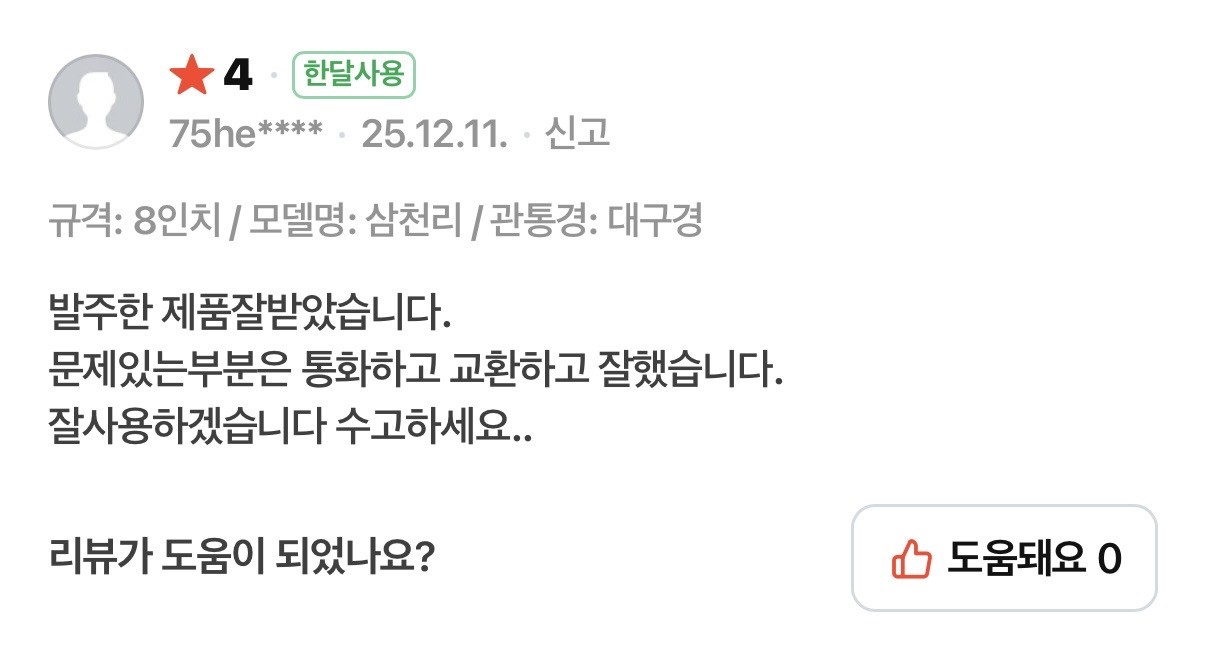

고객이 남긴 리뷰 화면을 별도 편집·재구성하지 않고 원본 이미지 그대로 보여드립니다.
캠 구조의 기계적 스톱이 마스터죠 이동을 제한하도록 설계되어 정상 사용 시 위치가 변하지 않습니다.
척과 마스터죠의 유격을 제거하는 방식으로써 모두 사용할 수 있습니다.

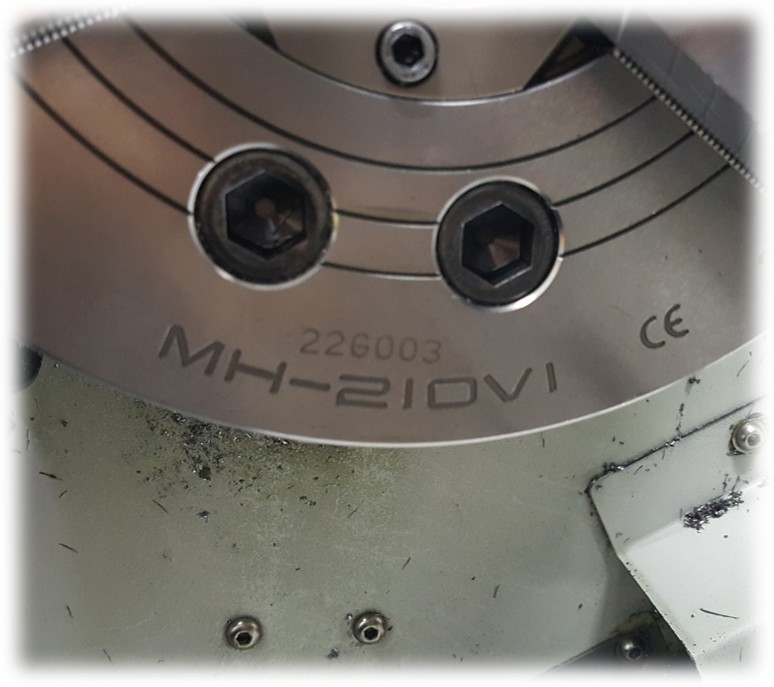

별도 개조 없이 센터 커버 위치에 맞춤 장착하는 방식입니다. 주문 전 척 모델과 센터홀 규격을 확인해 주세요.
이수기계가 직접 개발해 특허 등록을 완료한 국내 제작 제품입니다.

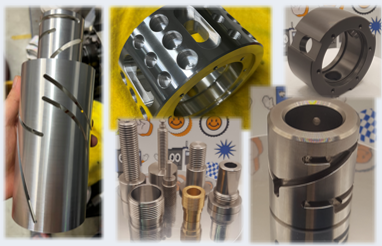

CNC 터닝·턴밀 정밀 임가공 경험을 제품 설계에 반영했습니다.
